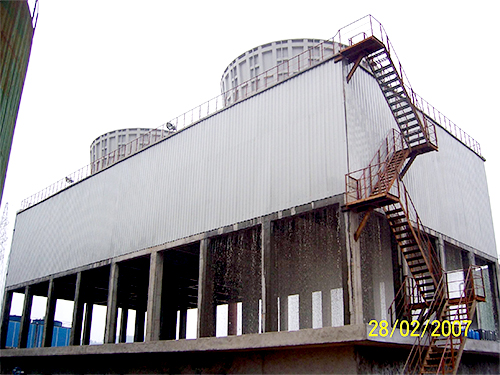

◆?產品概述
無填料噴霧冷卻塔是通過霧化裝置將水噴成霧狀，使空氣和水的微小粒狀均勻接觸，而填料塔是通過布水噴頭將水分布在填料上以膜狀與冷風接觸
內部結構圖
◆?產品特點
1、無填料塔和填料塔在結構上的主要區別為：噴霧塔系列用低壓離心霧化裝置（壓力：0.035MPa）作為冷卻元件取代填料塔的填料和布水裝置，使整個塔幾乎成為一個空塔，結構大大簡化。
2、噴霧塔系列塔在取消填料和布水裝置后，將霧化裝置安裝在進風道上方，水的噴射方向與軸流風機抽吸的冷風同向，同時水有上升和下降兩個過程，冷卻也有順流和逆流冷卻兩個過程。
3、噴霧塔系列塔是通過霧化裝置將水噴成霧狀，使空氣和水的微小粒狀均勻接觸，而填料塔是通過布水噴頭將水分布在填料上以膜狀與冷風接觸。
4、噴霧塔系列塔因填料取消，使塔體載荷大大減小，勿需更多支持梁板，土建結構大大簡化，節約土建投資。
5、因取消了填料，塔的系統阻力降至填料塔的1/2，節能效果顯著，運行費用低。
6、冷卻水溫降幅度大，不受高溫、填料老化、堵塞影響。?
7、氣水傳熱表面大，冷卻水量比填料塔提高10%。?
8、頂部設置了迷宮式專用收水器，不但阻力小，而且有效將冷卻水的損失降低。?
9、采用機翼型風機，靜壓值降低，噪音值比填料塔降低5dB。?
10、霧化裝置：材質為Q235-A或PVC管，采用本公司研制開發的低壓一體式霧化裝置，具有霧化均勻，風阻小，耐磨損，防腐蝕，不怕?tīng)C傷等優點，特別適用于高渣，較大機械雜質（機械雜質≤10mm）的循環水。
◆?塔機配置
|
名稱 |
說明 |
數量 |
|
主體鋼結構
|
選用鍍鋅鋼材質，采用先進的良流線技術加工而成，整體結構強度高，結構受力合理。能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動，具有良好的整體穩定性。采用酸洗除銹，鍍鋅防腐處理。
|
1套 |
|
外圍護板
|
采用機械高溫模壓型材，為高強度玻璃鋼復合材料，強度僅次于鋼板，厚度4mm。外觀美觀大方，尺寸準確平整。使用壽命長久，利于拆卸。 |
1套 |
|
導風筒
|
玻璃鋼材質，阻燃氧指數≥40，采用機械高溫模壓成型，厚度均勻，含膠量大，表面平整光滑，整體剛性強，耐老化； |
1套 |
|
防水電機
|
采用防水、防潮、耐腐蝕的專用Y系列戶外型冷卻塔電機，密封性好，廣泛適用于各種條件下的冷卻塔環境。絕緣等級為F級，防護等級達到IP55，電機工作電壓為380V，額定頻率為50Hz。 |
1套 |
|
減速機
|
減速機是一種運用行星輪系傳動原理，采用硬齒面圓柱齒輪浮動嚙合機構的減速機。該產品結構緊湊、體積小、運轉平穩、噪聲低、耐腐蝕、壽命長，維修方便。
|
1套 |
|
風機
|
清華大學工程力學系設計的機翼型軸流風機，葉片為中空鋁合金材質，葉片采用可調式輪轂，可根據需求條件角度。氣動力合理、效率高、風量大、噪聲低、耐腐蝕。 |
1套 |
|
配水系統
|
采用管式配水系統，配水系統具有的防堵塞性能。塔內不同位置噴頭的布水流量偏差＜5%，整個配水系統在額定流量的70％～130％內配水均勻。 |
1套 |
|
噴頭
|
噴頭采用廣角四嘴設計，霧化均勻，無死角。材質ABS工程塑料，保證水溫達到80℃。耐壓0.3mpa。 |
1套 |
|
收水器
|
回收型除水器采用耐腐蝕PVC材料，其結構通過改變氣流流向，能有效地去除從填料中出來的濕空氣水份，使水的飄逸率降低至0.001%以下。 |
1套 |
|
爬梯、護欄
|
冷卻塔安裝有爬梯、護欄，便于日常檢查、維修。 |
1套 |
|
外圍護板
|
鍍鋅 |
1套 |
◆?方形噴霧式冷卻塔主要參數表
|
型號 |
冷卻水量m3/h |
高度 mm |
寬度 mm |
風量 萬m3/h |
風機 mm |
電機 kw |
重量 kg |
進/出水 口徑DN |
|
|
5-8℃ |
10-15℃ |
||||||||
|
WPLT-100 |
100 |
80 |
4700 |
3000 |
8.8 |
2400 |
4.0 |
2.04 |
150/200 |
|
WPLT-150 |
150 |
118 |
5000 |
3600 |
12.1 |
2800 |
5.5 |
2.3 |
200/200 |
|
WPLT-200 |
200 |
150 |
5700 |
4300 |
16.1 |
3400 |
7.5 |
3.01 |
200/250 |
|
WPLT-250 |
250 |
175 |
6050 |
4800 |
21.3 |
3800 |
11.0 |
4.11 |
250/300 |
|
WPLT-300 |
300 |
237 |
6700 |
5300 |
26.5 |
3800 |
15.0 |
5.01 |
250/300 |
|
WPLT-400 |
400 |
330 |
7000 |
6000 |
31.8 |
4200 |
15.0 |
6.27 |
300/350 |
|
WPLT-500 |
500 |
417 |
7300 |
6800 |
40.1 |
4200 |
18.5 |
7.65 |
300/350 |
|
WPLT-600 |
600 |
514 |
7900 |
7300 |
49.0 |
4700 |
30 |
9.2 |
350/400 |
|
WPLT-700 |
700 |
622 |
8100 |
7800 |
56.0 |
4700 |
30 |
9.85 |
350/400 |
|
WPLT-800 |
800 |
723 |
8300 |
8000 |
62.0 |
4700 |
30 |
10.43 |
250×2 |
|
WPLT-1000 |
1000 |
900 |
8800 |
8400 |
78.0 |
4700 |
37 |
11.5 |
300×2 |
|
WPLT-1200 |
1200 |
1000 |
9300 |
9400 |
93.0 |
5500 |
45 |
12.37 |
300×2 |
|
WPLT-1500 |
1500 |
1225 |
10200 |
10300 |
120.0 |
6000 |
55 |
13.46 |
400×2 |
|
WPLT-2000 |
2000 |
1749 |
11500 |
12000 |
160.0 |
7000 |
75 |
15.3 |
450×2 |
|
WPLT-2500 |
2500 |
2000 |
11600 |
13200 |
200.0 |
8000 |
90 |
19.4 |
450×2 |
|
WPLT-3000 |
3000 |
2500 |
11900 |
14500 |
160.0 |
8500 |
110 |
23.8 |
450×2 |
備注：
1、設計工況參數：濕球溫度WBT=27-28℃,大氣壓力P=99400Pa
2、水泵選型應小于冷卻塔噸位數，因?yàn)槔鋮s塔為機力通風冷卻塔，自然環境影響大，為了保證夏季冷卻塔的降溫效果，冷卻塔需要預留散熱余量。
3、冷卻塔自身需要的進水壓力，≥12米的揚程，即≥0.12mpa。
4、以上資料如有更改，恕不另行通知。
5、型號說明：W—無填料? P—噴霧式? L—冷卻? T—塔?

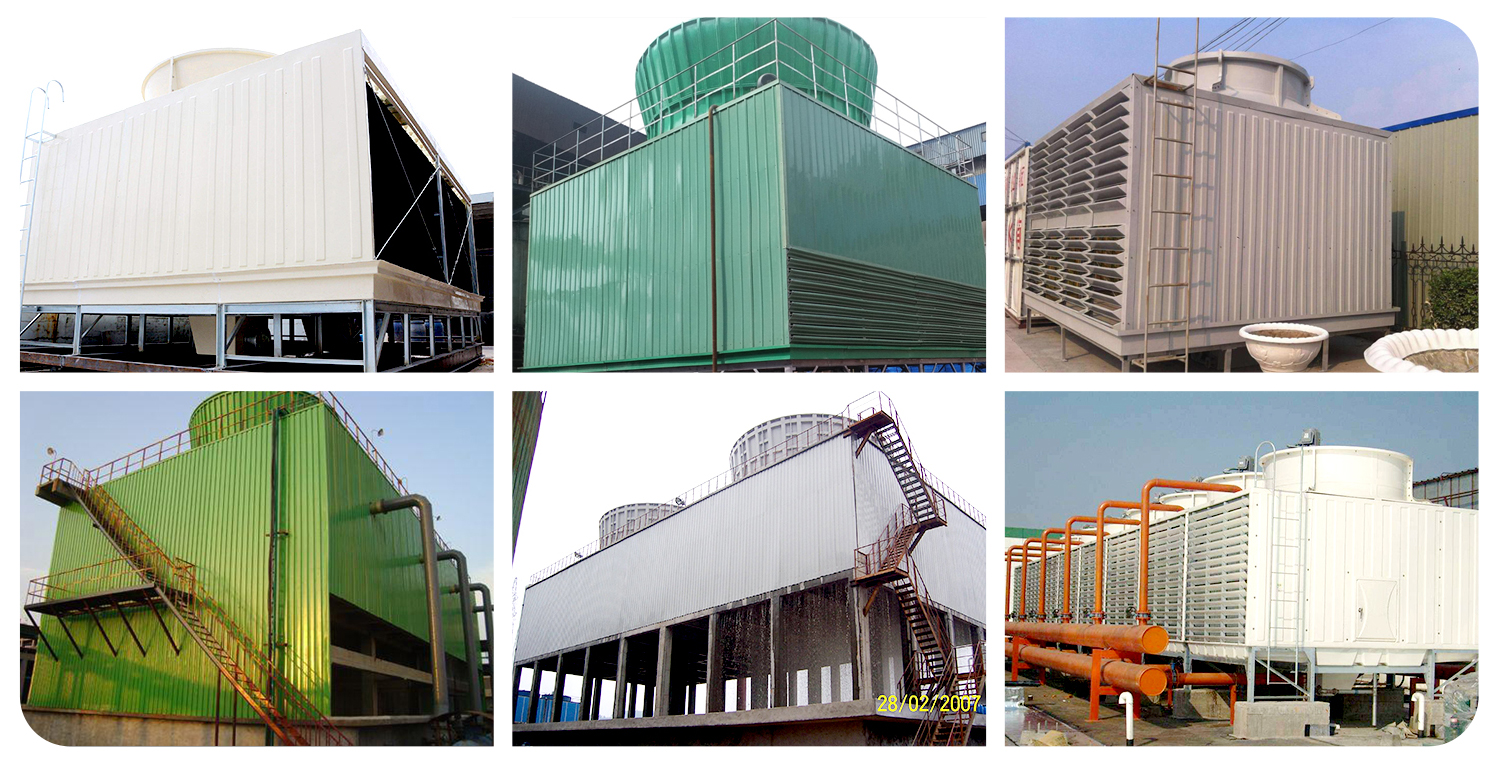

◆?產品展示
